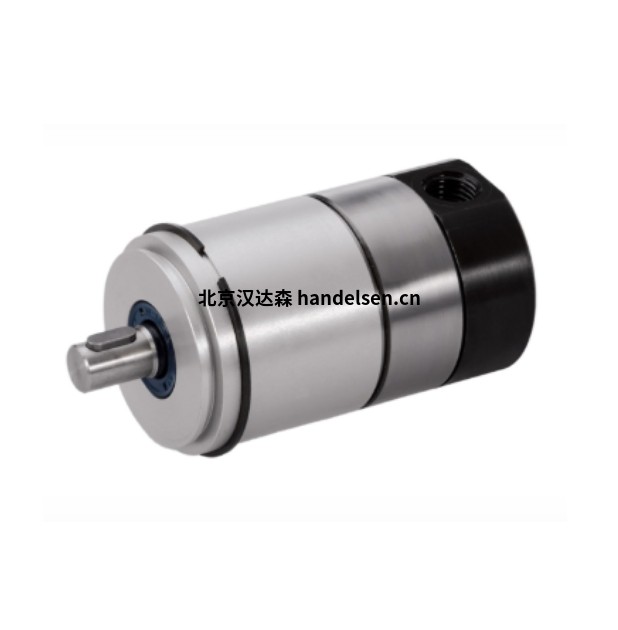

Bieri微型軸向柱塞泵 AKP30適合在密閉空間內用作浸入式泵



AKP30 系列微型軸向柱塞泵是緊湊型軸流裝置，適合在密閉空間內用作浸入式泵。它們還具有用于直接安裝 MSSI032H-040D 型 WITTENSTEIN 電機的接口-...沒有鐘罩和聯軸器。

工作壓力：300 bar

排量：0.016 cm³/rev

轉速：5000分鐘-1



特征:通過進氣流進行永久潤滑和冷卻，即使在不利條件下也能使用，壓力和吸入側由閥門控制

好處:即使在惡劣環境（高溫、強振動）和密閉空間下也能提高可靠性，驅動速度范圍大，噪音低，節省空間的附件



結構設計

活塞設計：采用帶有 2 或 3 個活塞的設計，這種設計使得泵在工作時能夠更加靈活地適應不同的流量和壓力需求。

閥門控制：壓力和吸入側由閥門控制，可精確控制流體的進出，保證泵的穩定運行，且該泵不能用作馬達。

斜軸與軸承：配備帶大尺寸滾動軸承的斜軸以及旋轉擺盤，大尺寸滾動軸承能夠承受較大的載荷，減少磨損，提高泵的使用壽命，旋轉擺盤則能夠?qū)鲃?dòng)軸的旋轉運動轉化為活塞的往復運動。

泵體結構：屬于液下泵，吸入側對油箱開放，無軸封，這種結構設計不僅簡化了泵的結構，還減少了泄漏的可能性，提高了泵的可靠性。

安裝尺寸：整體安裝尺寸小，并且有用于直接安裝 WITTENSTEIN 電機類型的接口，方便與電機連接，實現緊湊的模塊化設計。



性能特點

壓力與排量：工作壓力可達 300bar，排量為 0.012 至 0.016cm³/rev，能夠在小排量的情況下提供較高的壓力，滿足一些需要高壓、小流量的應用場合。

速度范圍：轉速范圍為 100 至 5000 轉 / 分，寬廣的速度范圍使得泵能夠根據不同的工作需求靈活調整流量和壓力。

容積效率：具有非常高的容積效率，即使在惡劣的環境條件下，也能保持高效的工作狀態，減少能量損失，提高能源利用率。

自潤滑與冷卻：通過吸入流進行連續的自潤滑和冷卻，無需額外的潤滑和冷卻系統，不僅降低了成本，還提高了泵的可靠性和使用壽命。

噪音水平：運行時噪音較低，一般低于 55 分貝，減少了對環境和使用者的干擾，適用于對噪音要求較高的場合。

材料選擇

外殼：采用鋼材質，具有較高的強度和耐腐蝕性，能夠承受一定的壓力和惡劣的工作環境。

泵頭：使用高強度鋼，進一步提高了泵的整體強度和耐磨性，確保在高壓下能夠穩定運行。



應用領域

石油和天然氣行業：適用于定向鉆井系統，在數千米深的地下，AKP30 能夠在高溫、高壓與劇烈振動的環境下，保持穩定的工作壓力和精準的排量，驅動導向工具的微幅動作，助力鉆井軌跡實現厘米級調控。

精密制造領域：如航空航天零部件加工、微型機器人驅動、醫療器械、半導體設備等，其緊湊的結構可直接集成于微型液壓?jiǎn)卧瑢捤俣确秶蓪?shí)現壓力的無級調控，配合高容積效率，能為夾具提供平穩且精準的夾緊力，確保薄壁工件加工時無變形誤差。

特種裝備行業：應急救援設備、極地探測裝備、消防破拆設備等特種機械常面臨多塵、振動、溫差劇烈的工況，AKP30 采用高強度材料和硬化處理的部件，能抵御砂石雜質的磨損與振動沖擊，在惡劣環境中保持可靠運行。

其他領域：還可應用于夾緊技術與夾具結構、小型印刷機、測試系統、起重和運輸系統、海事應用、特種車輛、機床切削、高粘度潤滑技術、能源、造船、建筑工程與回收、救援技術等領域。



常見型號

軸向柱塞泵 AKP20：0.012 厘米3/U，<300 巴

軸向柱塞泵 AKP30：<0.016 厘米3/U，<300 巴

軸向柱塞泵 AKPW30：<0.036 厘米3/U，<300 巴

軸向柱塞泵 AKP110：<2.32 厘米3/U，<1050 巴

軸向柱塞泵 AKP103/AKP105：<0.3 厘米3/U，<500 巴

軸向柱塞泵 AKP110：<2.32 厘米3/U，<1050 巴

徑向柱塞泵 BRK700：<8.14 厘米3/U，<700 巴

徑向柱塞泵BRK1000：<3.56 厘米3/U，<1050 巴

特殊徑向柱塞泵 SRK700：<6.33 厘米3/U，<700 巴

特殊徑向柱塞泵 SRK700-ATEX：<8.14 厘米3/U，<700 巴

多回路徑向柱塞泵MRK700：<2.71 厘米3/U，<700 巴

徑向柱塞泵 HRK700;<0.34 厘米3/U，<700 巴;BG63、BG71

徑向柱塞泵BRK1000：<3.56 厘米3/U，<1050 巴

換向提升閥 NG6 BIERI WV1000：<25 升/分鐘，<1000 巴

插裝式換向提升閥 WS700;<25 升/分鐘，<700 巴，旋入式閥 M24

換向提升閥 WVH-6I;<25 升/分鐘，<700 巴，NG6 ISO

換向提升閥 WVM-6I;<25 升/分鐘，<500 巴，NG6 ISO

帶位置監控的換向提升閥 WVM-6I-R;<25 升/分鐘，<500 巴，NG6 ISO

帶鎖定功能的換向提升閥 WVM-6I-OF;<25 升/分鐘，<500 巴，NG6 ISO

換向提升閥雙向 WVH-4B-BI;<8 升/分鐘，<700 巴，NG4 BIERI
