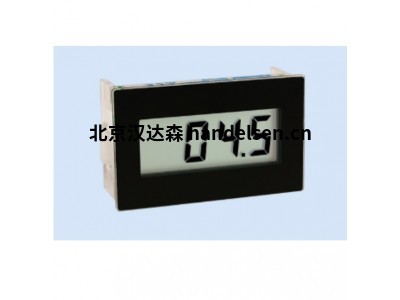

一、產品概述
Schwille Elektronik GmbH 的數字內置儀器代表著精度和可靠性。它們?yōu)闇y量和控制技術的廣泛應用提供現代化的顯示和監控功能。由于其緊湊的設計、用戶友好的作和高測量精度，它們是要求苛刻的工業和商業應用的理想解決方案。
二、產品規格
測量裝置/測量速率 3 1/2 位/2.5 m/秒
顯示類型/高度 液晶顯示器 / 13 毫米
零點設置 自動
極性顯示 自動“-”字符
供應 5伏 2毫安
共模抑制 CMRR 更好 80 dB
過載電壓 10 速，最大 250 Vss
工作溫度范圍 – 10 °C.... + 50 °C
絕緣：入口/混亂 沒有
防護等級正面 IP 50 符合 DIN 40050
防護等級后 IP 00 符合 DIN 40050
小數點設置 可內部選擇
后連接類型 焊接端子
安裝 捕捉到網格區域
外殼尺寸 高 x 寬 x 深 36 x 60 x 22 毫米
三、產品介紹
1.直流電壓
中心儀器具有全±范圍，最大顯示數字為 1999 位。精度：讀數的 1 位±± 0.1%。設備經過工廠校準。使用 P10 修剪器± 1% 的微調。
訂貨號 類型/面積 顯示 日/歐姆
338-001 DPM 338 / 200 mV 直流 199,9 1 米
338-002 DPM 338 / 2000 mV 直流 1999 1 米
338-003 DPM 338 / 2 V 直流 1,999 1 米
338-004 DPM 338 / 20 V 直流 19,99 1 米
338-005 DPM 338 / 200 V 直流 199,9 1 米
2.直流電
中心儀器具有全±范圍，最大顯示數字為 1999 位。精度：讀數的 1 位±± 0.2%。設備經過工廠校準。使用 P10 修剪器± 1% 的微調。壓降最大 200 mV。通過外部分流器獲得更高的電流。
訂貨號 類型/面積 顯示 日/歐姆
338-020 DPM 338 / 200 uA 直流 199,9 1000
338-021 DPM 338 / 2 mA 直流 1,999 100
338-022 DPM 338 / 20 mA 直流 19,99 10
338-023 DPM 338 / 200 mA 直流 199,9 1
338-024 DPM 338 / 2000 毫安直流 1999 0,1
338-025 DPM 338 / 2 A 直流 1,999 0,1
3.模擬信號
使用這些儀器，可以從標準化的電壓或電流信號中顯示各種值。顯示與模擬值呈線性關系。
訂貨號 類型/面積 顯示
338-008 DPM 338 / 0 – 10 伏直流 000 – 您選擇
338-009 DPM 338 / 0 – 10 伏直流 ±您選擇的區域
338-027 DPM 338 / 0 – 20 mA 直流 000 – 您選擇
338-028 DPM 338 / 0 – 20 mA 直流 ±您選擇的區域
338-029* DPM 338 / 4 – 20 mA 直流 ±您選擇的區域
*338-029 不是環路供電的
4.PT100 溫度采用 2 L 技術
符合 DIN EN 60751 標準的 PT100 傳感器的溫度設備。測量電流最大 1.5 mA。模擬輸出（非隔離），單位為 mV/°C。 精度：± 0.1% ± 1 位 vm. 帶有集成比較器的設備。集電極開路 30 伏 100 mA。
訂貨號 類型 范圍 分辨率
338-050 PT100 / B1 -100.0°C...+199.9°C 0.1 千克
338-051 PT100 / B1 -100.0°C...+750.0°C 1 K
5.采用 3 L 技術的 PT100 溫度
符合 DIN EN 60751 標準的 PT100 傳感器的溫度設備。測量電流最大 1.5 mA。模擬輸出（非隔離），單位為 mV/°C。 精度：± 0.1% ± 1 D v. m. 帶集成比較器的設備。集電極開路 30 伏 100 mA。
訂貨號 類型 范圍 分辨率
338-052 PT100 / B1 -100.0°C...+199.9°C 0.1 千克
338-053 PT100 / B1 -100.0°C...+750.0°C 1 K
6.采用 4 L 技術的 PT100 溫度
符合 DIN EN 60751 標準的 PT100 傳感器溫度設備。采用 4 導體技術的設備，具有自動補償線路電阻功能。測量電流最大 1.5 mA。精度：± 0.1% ± 1 D f.m.
訂貨號 類型 范圍 分辨率
338-054 PT100 / B1 -100.0°C...+199.9°C 0.1 千克
338-055 PT100 / B1 -100.0°C...+750.0°C 1 K
7.Ni-CrNi 溫度
用于符合 DIN 43710 的 NiCrNi 探頭（熱電偶）的溫度測量裝置，具有內部溫度補償功能。精度：± 1 % ± 4 位 v. m.集電極開路 30 伏 100 mA。
訂貨號 類型 范圍 分辨率
338-060 鎳鉻鎳 / B1 0.0°C...1300°C 1 K
8.機械尺寸
前殼類型：高 x 寬：38 x 62 毫米
安裝深度：深：22 毫米
前面板開孔：高 x 寬：36 x 60 毫米
四、產品明細：
DPM 224 系列
DPM 335 系列
DPM 338 系列
DPM 524 系列
DPM 535 系列
DPM 635 系列
DPM 645 系列
DPM 725 系列
DPM 780 系列
