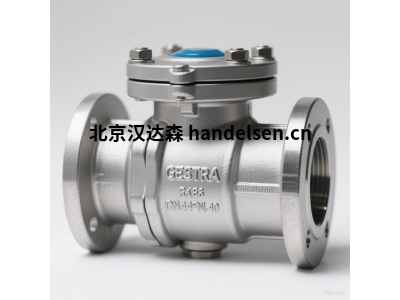

GESTRA RK86DN40PN40 止回閥：蒸汽與工業流體系統的堅固守護者

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在復雜的蒸汽系統、高溫?zé)崴芫W(wǎng)以及各類工業流體輸送中，防止介質倒流是保障系統安全、提升效率、延長設備壽命的關鍵。作為德國KSB集團旗下的百年GESTRA以其工藝、可靠的質量和對蒸汽系統深刻的理解享譽全球。其RK86系列止回閥，特別是RK86DN40PN40這一型號，憑借其性能和廣泛適用性，成為眾多工業應用中值得信賴的選擇。

一、 GESTRA 品牌與 RK86 系列的核心價值

·         百年傳承，品質保證： GESTRA 自 1902 年創立以來，始終專注于蒸汽、冷凝水及其他工業流體的控制和測量技術，積累了無與倫比的經驗和專業知識。

·         德國制造，精密可靠： 嚴格遵循德國工業標準（DIN），采用高品質材料（如鑄鋼、不銹鋼）和先進制造工藝，確保閥門在嚴苛工況下的長期穩定運行。

·         專為蒸汽優化： RK86 系列是 GESTRA 針對蒸汽和高溫流體系統設計的經典升降式止回閥，深刻理解蒸汽特性（如高溫、高速、可能攜帶雜質、相變等），在結構上進行了針對性優化。

·         核心使命： 防止介質倒流，保護上游設備（如鍋爐、泵、壓縮機）免受水錘、壓力波動、逆向流動的損害，維持系統設計的流向，保證工藝過程穩定。

二、 RK86DN40PN40 型號深度解析

這個型號代碼清晰地傳達了閥門的關鍵規格：

·         RK86： GESTRA 特定的產品系列代號，代表其升降式止回閥家族中的一個經典設計。

·         DN40： 公稱通徑為 40 毫米。這是管道和閥門連接接口的標準尺寸，決定了閥門的流量能力和適用的管道尺寸。

·         PN40： 公稱壓力為 40 bar。這表示閥門在常溫（通常是 20°C）下設計允許的大工作壓力。這是選型的核心參數之一，必須確保其不低于系統高工作壓力。

RK86DN40PN40 的核心技術特點與優勢：

1.      堅固耐用的升降式設計：

o    工作原理： 閥瓣（通常為圓盤或錐形）依靠自重和介質正向流動的壓力升起，允許介質通過。當介質流動停止或發生倒流趨勢時，閥瓣在自重、彈簧力（部分型號可能帶彈簧輔助關閉）和反向壓力作用下迅速、自動地降落到閥座上，形成嚴密密封，阻止倒流。

o    結構優勢： 結構相對簡單緊湊，維護方便。密封面磨損后通常易于修復或更換。

2.      嚴苛工況下的密封性：

o    精密研磨閥座與閥瓣： 關鍵密封面經過精密加工和研磨，確保在高溫高壓下仍能實現氣泡級密封（符合相關標準如 DIN 3230），有效防止介質泄漏和倒流。

o    耐高溫材料： 閥體、閥蓋、閥瓣、閥座等主要部件通常采用優質碳鋼（WCB）或不銹鋼（如 CF8/304, CF8M/316），能長期承受蒸汽系統的高溫（通常設計溫度可達 400°C 甚至更高，具體需查技術手冊）。密封材料（如金屬、增強石墨）也針對高溫進行選擇。

3.      優化的流體動力學設計：

o    低流阻： 流道設計盡可能減少湍流和壓降，保證系統效率，降低能耗。

o    快速響應與關閉： 設計確保在介質流速下降或泵停止時能快速關閉，有效防止水錘和倒流沖擊。部分 RK86 設計可能包含阻尼結構，減輕關閉時的沖擊。

4.      穩健可靠的結構與制造：

o    高強度閥體： 滿足 PN40 高壓要求，確保結構完整性。

o    法蘭連接（典型）： 通常采用符合 DIN/EN 或 ASME 標準的法蘭連接（如 DIN EN 1092-1 Type 11 PN40），確保與管道系統安全、可靠的連接和密封。法蘭面密封形式（突面 RF、環連接面 RTJ 等）需根據具體工況選擇。

o    嚴格測試： 出廠前經過嚴格的水壓試驗、氣密性試驗等，保證性能。

5.      廣泛的應用適應性：

o    主要應用： 飽和蒸汽系統、過熱蒸汽系統、高溫?zé)崴到y(tǒng)、導熱油系統、壓縮空氣系統、以及其他要求防止倒流的非腐蝕性工業流體管道。

o    典型安裝位置： 泵出口、鍋爐出口、換熱器進口/出口、減壓閥后、以及其他需要防止介質倒流的管段。

三、 為什么選擇 GESTRA RK86DN40PN40？

·         安全保障： 有效防止危險的高溫高壓蒸汽或流體倒流，保護昂貴核心設備，避免安全事故。

·         系統穩定： 維持工藝所需的介質流向，防止工況紊亂，保證產品質量和生產連續性。

·         減少水錘： 快速關閉特性有助于減輕水錘效應，保護管道和支架。

·         降低維護成本： 堅固耐用，密封可靠，減少泄漏和意外停機帶來的維修成本和生產損失。

·         高效運行： 低流阻設計，減少系統壓降，優化能源利用。

·         品牌信譽： GESTRA 的品牌背書意味著高品質、可靠性和長期的技術支持與服務。

四、 GESTRA RK86 系列止回閥型號列表（常見規格示例）

以下是 GESTRA RK86 系列升降式止回閥常見的部分型號規格列表，涵蓋不同的壓力等級（PN）和通徑（DN）。請注意：

·         此列表為常見型號示例，非全部型號。具體可用型號請咨詢 GESTRA 或授權經銷商。

·         每個型號的具體參數（如高工作溫度、大允許壓差、精確尺寸、連接標準、閥體材質選項、密封材質選項等）需參考新版 GESTRA 技術手冊或樣本。選型時必須依據實際工況（介質、溫度、壓力、流量等）進行。

型號命名規則： RK86 + [連接形式代碼] + DN[公稱通徑] + PN[公稱壓力]
(常見連接形式：法蘭連接通常無特殊后綴代碼或需查樣本，其他如螺紋連接可能有特定代碼)

重要選型與使用提示：

1.      壓力與溫度： PN40 是常溫下的額定壓力。實際高允許工作壓力會隨介質溫度升高而降低！ 務必查閱 GESTRA 提供的壓力-溫度額定值圖表，確保閥門在實際工作溫度下能滿足系統大工作壓力的要求。

2.      介質兼容性： 確認閥門材質（閥體、內件、密封）與所輸送的介質（蒸汽、水、油、化學介質等）兼容，避免腐蝕或侵蝕。

3.      流向： 安裝時必須確保閥門箭頭指示方向與管道介質設計流向一致。

4.      安裝位置： 為達到佳性能和壽命，應安裝在水平管道上（閥桿垂直向上是標準安裝方向）。垂直安裝需特別確認型號是否允許并遵循特殊要求。

5.      維護： 雖然設計堅固，但定期檢查和維護（如檢查密封性、活動部件靈活性）對于長期可靠運行至關重要。GESTRA 通常提供備件包。

6.      咨詢專家： 對于關鍵應用或復雜工況，強烈建議咨詢 GESTRA 技術支持或授權工程師進行選型和安裝指導。

結論

GESTRA RK86DN40PN40 止回閥不僅僅是一個管道元件，它是蒸汽和工業流體系統安全、高效、穩定運行的堅實衛士。它凝聚了 GESTRA 百年工程智慧，以德國精工品質、出色的密封性能、快速可靠的關閉動作以及適應嚴苛工況的能力，贏得了全球工業用戶的信賴。無論是保護關鍵設備免受倒流危害，還是維持工藝流程的穩定，RK86DN40PN40 都是一個經得起時間考驗的選擇。在規劃或維護您的蒸汽及工業流體系統時，選擇像 GESTRA RK86 系列這樣專業可靠的止回閥，無疑是對系統長期健康運行和投資回報的有力保障。
