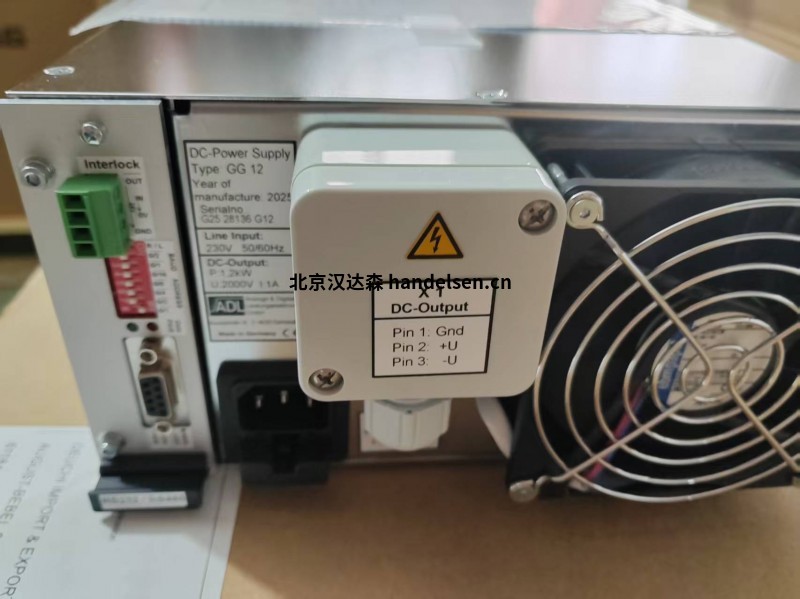

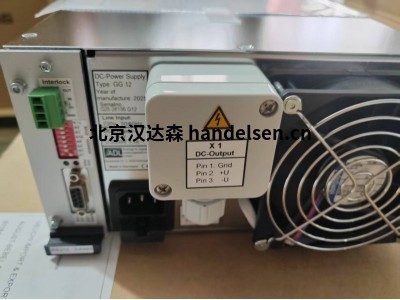

德國ADL GG 12 Beam直流電源用于離子源供電

ADL GG 12 Beam 電源具有以下功能特點：

輸入轉換與保護：能將輸入的 230V AC、50/60Hz 交流電通過整流電路轉換為直流電，同時限制和保護輸入電流，確保其在安全范圍內，防止電流過大損壞電源或其他設備。



功率變換與調節：采用開關電源技術，通過控制功率開關管的導通和截止，將直流電壓轉換為高頻脈沖電壓，再經變壓器變壓得到所需輸出電壓。輸出電壓和電流可在標稱值的 0 - 100% 范圍內調節，調節精度為標稱值的 ±1%，通過反饋控制電路實時監測并比較輸出電壓和電流與設定值，進而調整功率開關管的導通時間，實現精確控制。



接口控制與通信：具備多種控制接口，如 AS 4 - 模擬、AS 4F - 模擬、AS 6 - 模擬、Profibus DP、EtherCAT、RS 232/485 等。可與外部設備連接和通信，接收外部控制指令實現對電源輸出參數的遠程控制和監測，也能將電源工作狀態信息如輸出電壓、電流、故障信息等反饋給外部設備，便于操作人員實時監控和故障診斷。



顯示與保護：配備 3.5 位數字顯示器，直觀顯示當前輸出電流和電壓值。當出現過壓、過流、過熱等故障時，保護電路立即動作，切斷輸出以保護電源和負載設備不受損壞，并通過顯示器或報警裝置發出故障提示信息。此外，集成風扇進行空氣冷卻，保證電源在正常工作溫度范圍內運行，提高穩定性和可靠性。



特定參數：輸出功率 1200W，輸出電壓最大 2000V，輸出電流 1mA，功率消耗 1500VA，電源輸入連接為 230V、±10%、50/60Hz、PE，冷卻系統采用內置風扇進行空氣冷卻，最大環境溫度 40℃，風扇噪音排放噪音水平＜70 分貝（A）。

操作模式：支持通過前面板或外部控制接口進行手動電流或電壓控制。

自動化與定制化：所有 ADL 電源都具有高度自動化功能，例如全自動電弧處理，簡化操作并確保穩定的過程。而且由于采用模塊化結構，可根據客戶需求定制，后期也方便修改。

堅固耐用：在機械和電氣方面設計和建造都非常堅固，即便使用年限超過 20 年，出現故障也能快速輕松地進行維修。

高效節能：ADL 電源在濺射過程中以最低的功率損耗實現高能量輸入，運行效率高

ADL GG 12 Beam 電源具有高精度的輸出控制、多種通信接口和良好的穩定性，可應用在以下場景：

薄膜涂層領域：

玻璃鍍膜：用于在玻璃表面鍍制增透膜、反射膜、導電膜等，如建筑玻璃的節能鍍膜、光學鏡片的減反射鍍膜等，通過精確控制電源的輸出，確保鍍膜的均勻性和質量。

金屬鍍膜：對金屬制品進行鍍膜，如工具、汽車零部件等，可提高金屬的耐磨性、耐腐蝕性和裝飾性。

塑料鍍膜：在塑料表面鍍膜，如塑料汽車大燈、CD 和 DVD 光盤等，可改善塑料的表面性能，增加其光澤度和耐磨性。

離子源相關應用：為離子源提供穩定的直流電源，用于產生離子束。在材料分析、離子注入、表面處理等領域有廣泛應用，如在半導體制造中，離子源電源為離子注入工藝提供所需的離子束，精確控制離子的能量和束流強度，實現對半導體材料的摻雜和改性。

科研與實驗室：在科研機構和實驗室中，常用于各種需要高精度直流電源的實驗，如等離子體物理實驗、材料科學研究中的濺射實驗等。研究人員可以通過電源的多種控制接口，方便地與實驗設備連接，實現對實驗參數的精確控制和監測。

工業生產：在一些對電源穩定性和精度要求較高的工業生產過程中也有應用，如電子元件的生產、平板屏幕的制造等。在電子元件生產中，為濺射設備提供穩定電源，確保電子元件表面鍍膜的質量和性能；在平板屏幕制造中，用于控制濺射工藝，實現高質量的薄膜沉積，提高屏幕的顯示效果。
