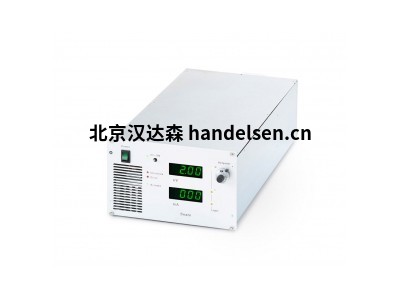

德國ADL離子束供電電源GG系列工業鍍膜工藝專用

ADL（Analoge und Digitale Leistungselektronik GmbH）的離子束供電電源是專為工業涂層、半導體制造等場景設計的精密設備，其組成與功能緊密圍繞離子束的穩定生成和工藝控制展開。以下結合 ADL 產品特性及行業通用技術，詳細解析其核心組成部分：

一、核心功能模塊

1. 高壓電源模塊

作用：為離子束的加速和聚焦提供高電壓（通常數千伏至數萬伏）。

技術實現：

高頻開關技術：采用 IGBT 或 MOSFET 逆變器，將輸入直流電壓轉換為高頻交流電，通過變壓器升壓后整流為穩定高壓直流輸出。

模塊化設計：如 ADL 的 GG 12 系列支持單極或雙極脈沖輸出，可靈活配置電壓范圍（如數百伏至千伏級），適配濺射工藝中對離子能量的精確需求。

典型參數：ADL 加速器電源輸出可達 1000V/3A，放電電源輸出 150V/6A，中和器電源提供多組低壓（如 33V、25V）以支持離子源的協同工作。

2. 電流調節與反饋控制模塊

作用：實時監測并調節輸出電流，確保離子束的穩定性和工藝重復性。

技術特點：

DSP 控制技術：如 GG 12 系列通過數字信號處理器（DSP）實現高精度電流控制，動態響應電弧等異常狀態，調節精度優于 1-2%。

全自動電弧管理：當離子束發生電弧放電時，系統自動調整參數或觸發保護，避免設備損壞。

應用場景：在半導體鍍膜中，該模塊可確保涂層均勻性；在硬質工具涂層中，能優化離子注入深度。

3. 輸入與接口模塊

輸入處理：

AC-DC 轉換：將 230V/50-60Hz 市電整流為直流，經濾波后為后續模塊供電。

寬輸入范圍：部分型號（如 ADL LPS 系列嵌入式電源）支持 8-36V 直流輸入，適配不同電壓等級的工業平臺。

通信與控制接口：

可編程邏輯接口：允許用戶預設復雜的電壓 / 電流輸出曲線，支持遠程監控和參數調整。

多協議兼容：如 RS485、CAN 總線等，可集成到工廠自動化系統中。

4. 保護與安全模塊

多重硬件保護：

過壓 / 過流保護：當輸出異常時，快速切斷電路以防止設備損壞。

過溫保護：內置溫度傳感器，觸發冷卻系統或降額運行，避免熱失控。

安全聯鎖：與真空腔室、離子源等設備聯動，確保在非安全狀態下無法啟動高壓輸出。

5. 冷卻與散熱模塊

散熱設計：

水冷系統：如 ADL 的 GX 系列采用水冷夾套，有效降低高功率運行時的溫升。

風冷優化：嵌入式電源（如 LPS 系列）通過緊湊結構和低功耗設計減少散熱需求，同時支持風扇輔助冷卻。

熱管理策略：根據負載動態調整冷卻強度，平衡能效與穩定性。

二、關鍵組件與材料

1. 變壓器與電抗器

高壓變壓器：采用高磁導率鐵氧體或納米晶材料，實現高效能量傳輸，同時降低體積和重量。

輸出電抗器：抑制高頻紋波，確保直流輸出的平滑性。

2. 功率器件

IGBT/MOSFET 逆變器：用于高頻開關，支持快速響應和低功耗運行。

高壓整流二極管：采用碳化硅（SiC）或氮化鎵（GaN）器件，提升效率和耐高壓能力。

3. 傳感器與反饋元件

霍爾效應電流傳感器：非接觸式測量輸出電流，精度可達 0.1%。

分壓電阻網絡：用于高壓采樣，反饋至控制電路實現閉環調節。

三、應用場景與定制化設計

ADL 電源可根據不同需求進行模塊化配置：

半導體鍍膜：采用雙極脈沖輸出（如 GG 12 系列），減少離子轟擊對基底的損傷，提升薄膜附著力。

硬質涂層：結合中和器電源（如 ADL 中性 izer 模塊），平衡離子束電荷，避免材料表面電荷積累。

航天推進：輕量化設計（如 LPS 系列）支持 - 40°C 至 + 85°C 寬溫運行，滿足空間環境的高可靠性要求。

四、技術演進與行業趨勢

智能化控制：集成 AI 算法預測設備故障，優化工藝參數（如涂層厚度均勻性）。

固態化與小型化：采用固態繼電器替代機械開關，減少體積并提升壽命。

能源效率提升：通過軟開關技術（如準諧振拓?fù)洌┙档烷_關損耗，效率可達 95% 以上。



ADL 離子束供電電源以高壓穩定性、動態響應能力和模塊化靈活性為核心設計目標，其組成涵蓋從輸入處理到安全保護的全鏈條技術。通過 DSP 控制、高頻開關和智能反饋，ADL 電源在工業鍍膜、半導體制造等領域?qū)崿F(xiàn)了高精度離子束調控，同時通過定制化設計適配多樣化應用場景。未來，隨著材料科學和控制技術的進步，ADL 電源有望在能效、智能化和小型化方面進一步突破。
