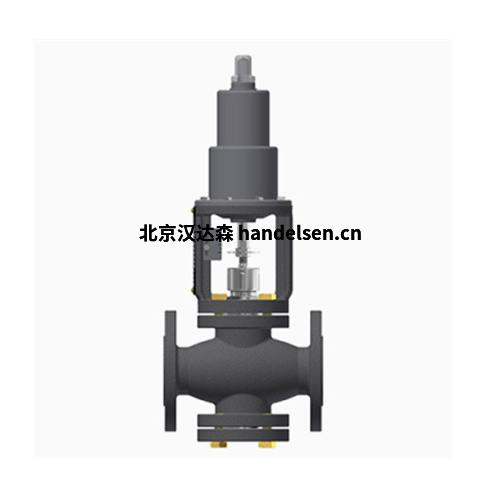

Burocco氣動常開常閉閥VPOO - VPOO3系列

   Burocco氣動常開常閉閥VPOO - VPOO3系列

Burocco VPOO - VPOO3系列產品參數：



接通/斷開動作



- 2V-NC-常閉



-2V-NO-常開

常歡 QQ：2850590584   手機：13021972807 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk9@handelsen.cn



-2V-DE 雙作用



-3V分流（NC-NA-DE）







Burocco VPOO - VPOO3系列尺寸



-DN 15-DN 100（1）







Burocco VPOO - VPOO3系列等級



-PN 16 - PN40







Burocco VPOO - VPOO3系列閥體材料



-球墨鑄鐵GS 400-12 （環氧清漆）



-碳鋼ASTMA216Gr WCB （環氧清漆）



- AISI 316 號不銹鋼







Burocco VPOO - VPOO3系列闊座



-AISI316 不銹鋼







Burocco VPOO - VPOO3系列連接方式



-法蘭，按照、UNII2229（2）







Burocco VPOO - VPOO3系列上閥蓋



- 標準碳鋼



-AISI316



-AISI420







Burocco VPOO - VPOO3系列快速打開時閥塞動作為線性



-AISI316. 帶PTFE-PTFEICG插芯（軟質密封） ）



-AISI316 （金屬密封）







Burocco VPOO - VPOO3系列填料箱



- 標準PTFE 環



- PTFE+ 石墨







Burocco VPOO - VPOO3系列閥體材料



-球墨鑄鐵GS 400-12 （環氧清漆）







Burocco VPOO - VPOO3系列伺服控制器



-氣源壓力：最小4bar.最大8bar，



-材料：AISI304 壓制鋼



-氣缸:Φ82,Φ118,Φ136,Φ153



-閥桿： 雙導件與調節 △P/行程



-密封圈： NBR 氟橡膠



-電流設備：定位器



-附件: 手輪、磁傳感器、接近傳感器、徽動開關盒、電磁閥







Burocco VPOO - VPOO3系列單作用萬式下6bar 時的耗氣量



- CIL.Φ82 = O.70 NI



- CIL.Φ118 = 1.80 NI



- CIL.Φ136 = 3.00 NI



- CIL.Φ153 = 5.20 NI







Burocco VPOO - VPOO3系列允許的最大負載損失（升/分鐘〉



-軟質密封=0



-金屬密封=0.0001







Burocco VPOO - VPOO3系列工作溫度



- 30.C + 200.C



Burocco VPOO - VPOO3系列備注



（1）根據客戶要求，可提供更大規格或者小C V 的閥門。



（2）根據客戶要求，可提供其他類型的端連接。



Burocco VPOO - VPOO3系列適用于控制氣體、蒸汽、液體等介質。是一種直角回轉結構,由V型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構,啟動扭矩小,具有的靈敏度和感應速度;剪切能力。



Burocco VPOO - VPOO3系列



1.閥體    -球墨鑄鐵GS 400-12



-ASTM A 216GrWCB



          -不銹鋼A / SI 316



2.閥塞    -不銹鋼A / SI 316



3.插芯 聚四氟乙烯



4.閥桿    -不銹鋼A / SI 316



5.閥體墊片      萬向節



填料箱    PTFE或石墨



7.填料函彈簧    -不銹鋼A / SI 316



8.閥軛    -球墨鑄鐵GS 400-12



9.氣缸密封環    -NBR 70sh



10.活塞唇形密封    -NBR 75sh



11.閥桿密封環      -NBR 75sh



12.氣動執行器彈簧      -Oteva 70



13.護蓋      丙烯酸樹脂



14.上閥蓋    -ASTM A 216 Gr WCB



      不銹鋼A / SI 316



15.填料箱螺母      -不銹鋼A / SI 303



16.行程指示盤      -不銹鋼A / SI 304



17.行程指示片      鋁



18.銘牌      鋁



19.閥桿唇形活塞密封       -NBR 75sh



20.活塞      尼龍PA66 /防腐蝕



21.伺服控制桿      -不銹鋼A / SI 316



22.氣缸      -不銹鋼A / SI 304



23.三通 -ASTM A 216 克 WCB



      不銹鋼A / SI 316
