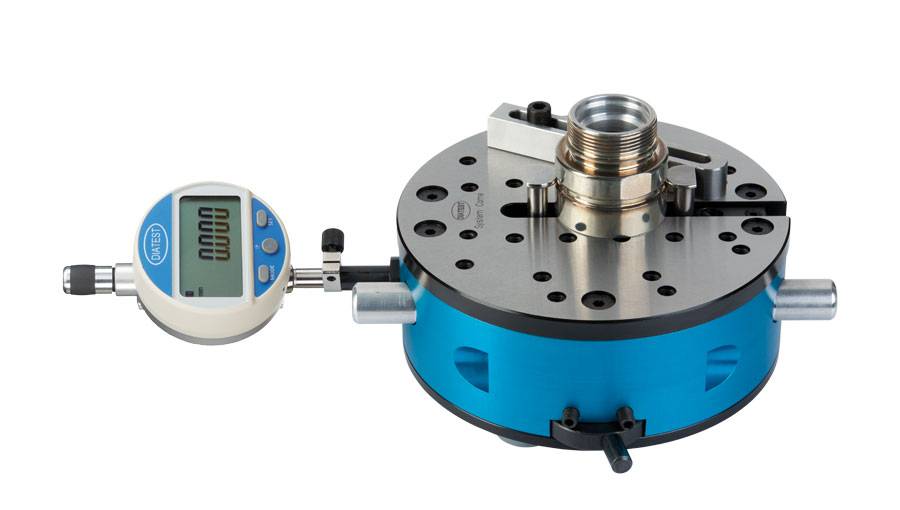

DIATEST自定心測量儀器BMD-D10-110-AD-D用于航空航天工業

一、DIATEST產品介紹

DIATEST測孔心軸(BMD)是一種高精度的指示式自定心測量儀器。它的特點是操作簡單。BMD允許靜態和動態測量。它適用于直接在機器上手動檢測系列測量中鉆孔的尺寸偏差和形狀誤差，也適用于安裝在測量裝置和自動裝置中。廣泛的應用范圍和簡單的操作，同時具有最高的精度和堅固的設計，證明了該系統的經濟性。標準程序中的大量基本類型和有用的附件允許測量實踐中遇到的大多數鉆孔。顯示設備可以自由選擇，從機械百分表到數字顯示器，再到帶有連接的評估單元的測量探頭。外圍設備支持統計測量數據評估，測量相關機器控制等等

2、設計和材料特性：探頭：彈簧鋼約。61 HRC驅動針：碳化鎢約。1650高壓導向氣缸：量規鋼或不銹鋼。特殊鋼瓶設計：OCR=鋼瓶硬化和拋光注意：OCR設計中的BMD不適用于惡劣的測量條件。ZHML=帶硬質合金條的圓柱體，42 ZKUL=帶塑料條的圓柱體，

3、DIATEST BMD的測量精度與新的BMD一樣，允許的偏差最大。重復精度2點設計Fw≤0.001 mm 2點設計-XQ Fw≤0.0005 mm 3點設計Fw≤0.002 mm測量路徑傳輸誤差（線性度）2點設計Fe=1%測量路徑最小值。0.001 mm 2點設計-XQ Fe=0。5%最小測量路徑。0.0005 mm 3點設計Fe=最小測量路徑的3%。0.002 mm FB版本FE=2%最小測量路徑。0.001 mm測量范圍擴展（MB-SO）和特殊設計可能導致測量精度降低。

二、DIATEST型號介紹

DIATEST BMD-1ME

DIATEST BMD-2ME-13-10

DIATEST BMD-2ME-13-12

DIATEST BMD-2ME-15-9

DIATEST BMD-2ME-15-18

DIATEST BMD-2ME-20-1

DIATEST BMD-2ME-20-2

DIATEST BMD-3ME-13

DIATEST BMD-3ME-20

DIATEST BMD-3ME-0-24-1

DIATEST BMD-4ME-20-1

DIATEST BMD-4ME-24-26-2

DIATEST BMD-4ME-24-26-3

DIATEST BMD-4ME-24-26-4

DIATEST BMD-4ME-24-26-5

DIATEST BMD-8ME-20-38

二、DIATEST產品應用

航空航天工業、

汽車和液壓工業、

醫療工業以及通用工程。

DIATEST自定心測量儀器BMD-D10-110-AD-D用于航空航天工業
