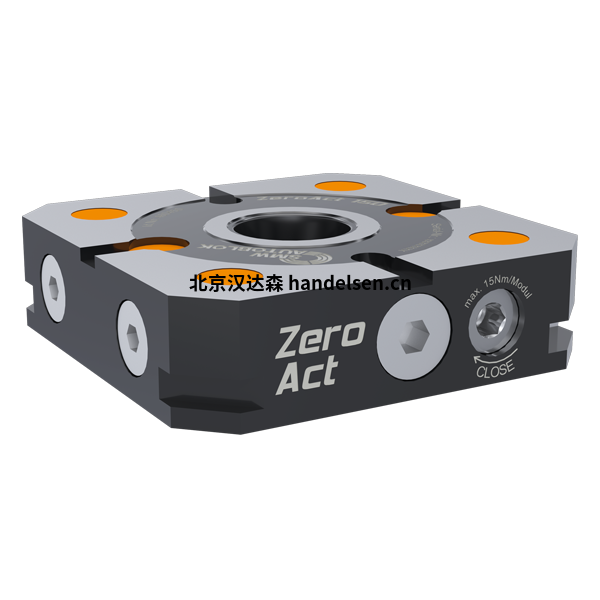

SMW-Autoblok可連接柔性 ZeroAct 模塊

應用/客戶利益

• 在夾緊系統 WPS 上的固定和定位

• 超硬保護涂層，耐磨

• 夾緊銷的大入口半徑，便于安全裝載

技術特點

• A 型定心銷（標準）

• B 型劍銷（定位銷）

• C 型夾緊銷（定心間隙 0.1 mm）

標準設備

帶安裝螺釘?shù)膴A緊銷

應用/客戶利益

• 最多可連續連接 3 個 ZeroAct 模塊，帶中央驅動

• 單次快速啟動，可快速打開和關閉模塊

僅 270° 旋轉

• 極其扁平的設計

• 大幅減少設置時間以實現最高效率

• 具有最大夾持力和最高重復精度的安全工件夾持

• 用于定制用途的靈活配置

• 4 個分度槽

• 可與久經考驗的零點系統 APS / WPS 互換

技術特點

• 直徑 150 x 150 毫米，高度 40 毫米

• 拉入力 15 kN

• 最大限度。 扭矩 15 牛米

• 重復性 < 0.005 毫米

• 夾持力 35 / 50 / 75 kN (M12 / M16) 取決于夾緊銷的螺紋

• 2 個夾持滑塊，可在夾持時實現最大夾持

• proofline® = 全密封 - 低維護



SMW-Autoblok是車床和磨床夾具制造商之一。

 產品具體包括各類動力卡盤、驅動油（氣）缸、中心架、動力刀座等，與數控車床、車銑復合機床、加工中心、數控磨床等配合使用，廣泛應用于汽車、工程機械、航空航天、鐵路、石油天然氣等行業的機械加工中。



快換爪動力卡盤介紹

安裝調試時間短：小于一分鐘

- 更換卡爪時，重復精度非常高

- 靈活性：卡爪可徑向調整和反轉

- 標準化的安裝形式：直接安裝

*KNCS系列卡盤可做其他品牌卡爪卡盤的替代選擇，原有卡爪仍可適配使用
